无锡Q235B方管材质书全解析
(基于标准要求、核心参数、检测报告及用户需求)

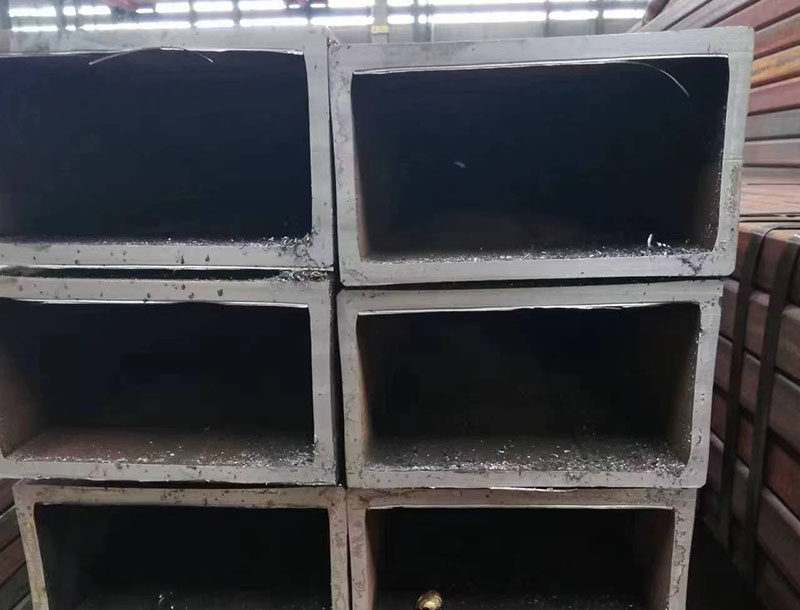

一、Q235B方管材质书核心内容
材质书是证明Q235B方管符合国家标准(GB/T 700-2006、GB/T 6728-2017)的官方文件，通常包含以下关键信息：
1. 基础信息
| 项目 | 示例内容 |
|---|---|
| 产品名称 | Q235B热轧方管/高频焊接方管 |
| 执行标准 | GB/T 700-2006（碳素结构钢）、GB/T 6728-2017（结构用冷弯空心型钢） |
| 规格尺寸 | 边长×壁厚×长度（如：100×100×5×6000mm） |
| 交货状态 | 热轧/冷弯/热镀锌 |
2. 化学成分(GB/T 700-2006要求)
| 元素 | 含量范围（%） | 无锡厂家实测值（示例） |
|---|---|---|
| C | ≤0.20 | 0.18 |
| Si | ≤0.35 | 0.25 |
| Mn | 0.30-0.70 | 0.55 |
| P | ≤0.035 | 0.028 |
| S | ≤0.035 | 0.020 |
3. 力学性能(GB/T 700-2006要求)
| 项目 | 标准值 | 无锡厂家实测值（示例） |
|---|---|---|
| 屈服强度（ReL） | ≥235 MPa | 245 MPa |
| 抗拉强度（Rm） | 370-500 MPa | 420 MPa |
| 断后伸长率（A） | ≥26% | 28% |
| 冲击功（KV₂） | ≥27 J（-20℃） | 35 J（-20℃） |
4. 尺寸偏差(GB/T 6728-2017要求)
| 项目 | 允许偏差 | 无锡厂家内控标准 |
|---|---|---|
| 边长（mm） | ±1%边长 | ±0.8%边长 |
| 壁厚（mm） | ±10%壁厚 | ±8%壁厚 |
| 弯曲度（mm/m） | ≤3.0 | ≤2.5 |
| 扭转度（°/m） | ≤1.5 | ≤1.0 |
5. 表面质量与防腐
表面处理：热镀锌(锌层厚度≥60g/m²)或喷漆(防锈漆厚度≥40μm)。
无损检测：焊缝100%超声波探伤(UT)，缺陷检出率≥99%。
二、无锡Q235B方管材质书示例模板
(以下为简化版材质书模板，实际文件需加盖厂家公章)
markdown**无锡XX钢铁有限公司** **Q235B方管材质证明书**
**1. 产品信息** - 产品名称：Q235B高频焊接方管 - 规格：100×100×5×6000mm - 执行标准：GB/T 700-2006、GB/T 6728-2017 - 交货状态：热镀锌
**2. 化学成分** | C | Si | Mn | P | S | |------|------|------|-------|-------| | 0.18 | 0.25 | 0.55 | 0.028 | 0.020 |
**3. 力学性能** - 屈服强度：245 MPa - 抗拉强度：420 MPa - 断后伸长率：28% - 冲击功（-20℃）：35 J
**4. 尺寸偏差** - 边长偏差：+0.7mm/-0.6mm（符合±0.8%边长） - 壁厚偏差：+0.3mm/-0.2mm（符合±8%壁厚）
**5. 检测报告** - 焊缝探伤：合格（UT报告编号：WX2023-001） - 锌层厚度：65g/m²（镀锌层检测报告编号：WX2023-002）
**6. 结论** 本批次产品符合GB/T 700-2006、GB/T 6728-2017标准要求，可放心使用。
**签发人**：XXX **日期**：2023年XX月XX日
三、用户如何验证材质书真实性?
核对标准与数据：
确认化学成分、力学性能是否符合GB/T 700-2006要求。
示例：Q235B的C含量必须≤0.20%，若材质书显示C=0.22%，则不合格。
检查检测报告：
要求提供第三方检测报告(如无锡市质检院)，验证焊缝探伤、锌层厚度等数据。
实地抽样检测：
使用光谱仪检测化学成分，游标卡尺测量尺寸偏差，确保与材质书一致。
选择正规厂家：
优先选择通过ISO 9001认证的厂家，如无锡友发、华岐等，其材质书可信度更高。
四、无锡Q235B方管材质书常见问题
材质书造假风险：
现象：部分小厂伪造材质书，用Q195冒充Q235B。
应对：要求提供钢厂原始质保书(如宝钢、沙钢等)，并核对炉批号。
镀锌层厚度不足：
现象：材质书标注锌层≥60g/m²，实测仅40g/m²。
应对：使用镀锌层测厚仪现场检测，或要求厂家提供镀锌工艺记录。
尺寸偏差超标：
现象：边长偏差超过±1%，影响安装精度。
应对：使用激光测径仪抽样检测，不合格产品要求退换货。
五、无锡Q235B方管材质书获取建议
采购时明确要求：
在合同中注明“需提供材质书及第三方检测报告”，避免口头承诺。
批量订单分批检测：
大批量采购时，按5%-10%比例抽样检测，确保批次一致性。
留存材质书副本：
材质书需随货同行，并留存电子版或复印件，便于后期追溯。
六、总结与建议
核心结论：
无锡Q235B方管材质书是产品合规性的关键证明，用户需重点关注化学成分、力学性能、尺寸偏差及检测报告。
采购建议：
优先选择正规厂家，要求提供完整材质书及第三方检测报告。
对关键参数(如锌层厚度、屈服强度)进行抽样验证，确保质量达标。
风险提示：
警惕低价陷阱：部分厂家以低价吸引订单，但材质书造假或质量不达标。
要求提供原始质保书：核对炉批号，避免“以次充好”。
通过以上指南，用户可高效验证无锡Q235B方管材质书真实性，确保采购产品符合国家标准及项目需求。
